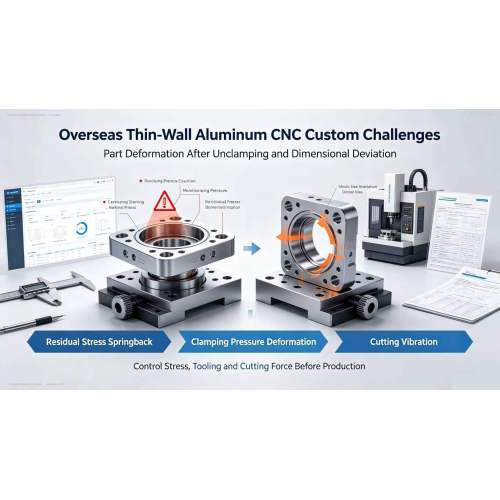

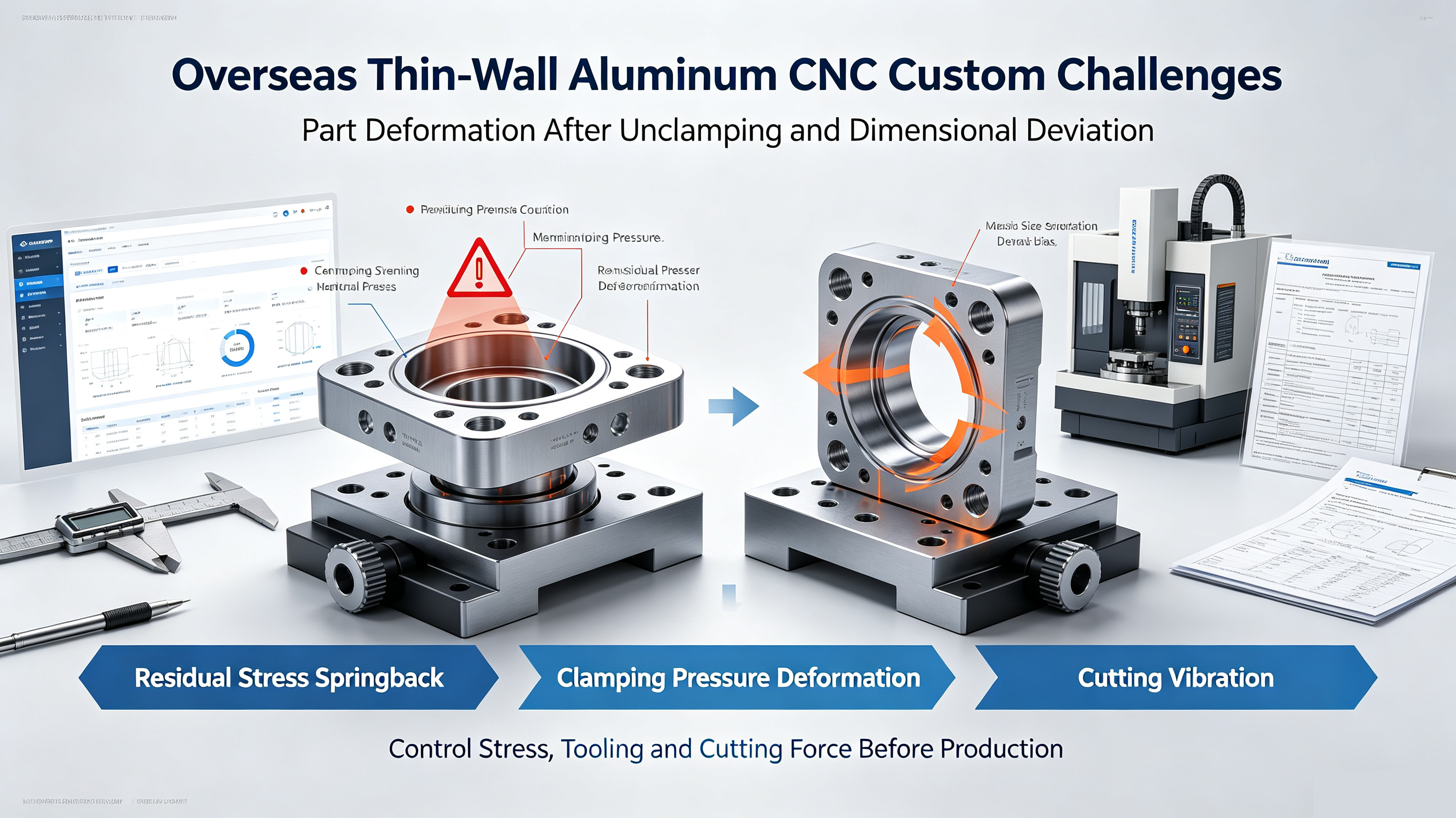

في مجال البحث والتطوير للمعدات الخارجية، وتكرار النماذج الأولية، ومشاريع مكونات الأتمتة المخصصة، يتم استخدام أجزاء سبائك الألومنيوم ذات الجدران الرقيقة على نطاق واسع نظرًا لمزاياها خفيفة الوزن. ومع ذلك، يواجه العديد من المشترين والمهندسين الأجانب في كثير من الأحيان تحديات أثناء عملية التخصيص: قد تمر الأجزاء بعمليات فحص الأبعاد أثناء تركيبها في التركيبات ولكنها تتشوه بمجرد إزالتها؛ تظهر علامات ثرثرة واضحة على الأسطح المُشكَّلة آليًا، وينحرف سُمك الجدار إلى ما هو أبعد من حدود التسامح، مما يؤدي إلى إلغاء دفعات كاملة من الأجزاء المحولة والمطحنة باستخدام الحاسب الآلي أو تتطلب إعادة العمل - مما يؤدي إلى ارتفاع تكاليف الشراء وتأخير تسليم المشروع. تفتقر سبائك الألومنيوم ذات الجدران الرقيقة إلى الصلابة بطبيعتها، ويمكن أن تؤدي قوى القطع والضغوط المتبقية وضغط التثبيت إلى حدوث تشوه. بالنسبة للتصنيع الدولي المخصص، يجب دمج التحكم في العملية منذ مرحلة التصميم المبكرة لضمان التسليم المتسق للأجزاء المطابقة.
一、تحسين سوق دبي المالي للرسومات الخارجية للتخفيف من العيوب الكامنة في الهياكل ذات الجدران الرقيقة
1. الموازنة بين متطلبات خفض الوزن والصلابة الهيكلية
يسعى العديد من العملاء في الخارج إلى تقليل الوزن بشكل كبير، مما يؤدي إلى دفع الرسومات بسماكة الجدار إلى الحد المطلق، دون ترك أي هامش لعمليات التشغيل الآلي. بالنسبة لأجزاء سبائك الألومنيوم ذات الجدران الرقيقة المعدة للتصدير، نوصي بأن لا يقل الحد الأدنى لسمك الجدار على الرسومات عن 0.8 مم. في المناطق التي لا يكون فيها السماكة ممكنًا، أضف أضلاعًا لتعزيز الصلابة. تجنب الكابوليات النحيلة والأقسام الكبيرة ذات الجدران الرقيقة غير المدعومة كلما أمكن ذلك، حيث أن هذه الهياكل تحمل مخاطر عالية جدًا من تصنيع الرنين. ومن خلال إجراء مراجعات مشتركة لسوق دبي المالي باستخدام عمليات الخراطة والطحن باستخدام الحاسب الآلي، يمكن تحديد الهياكل ذات الجدران الرقيقة عالية المخاطر في الرسومات في وقت مبكر. ويمكن بعد ذلك إجراء التعديلات الهيكلية - دون تغيير وظائف المنتج - لتقليل صعوبة التصنيع.
2. إزالة المواد المتوازنة لتقليل خلل التوتر
يجب أن تكون هياكل الأجزاء متناظرة قدر الإمكان لتجنب التجويف الواسع النطاق على جانب واحد، مما يسبب توزيعًا غير متساوٍ للضغط. تطبيق نصف قطر انتقالي لطيف عند نقاط انتقال سمك الجدار لتقليل تركيز الإجهاد. يمكن أن يؤدي استكمال التحسين الهيكلي أثناء مرحلة الرسم إلى منع عمليات الإصلاح واسعة النطاق في وقت لاحق، وتقصير أوقات التسليم لطلبات التصدير، وتقليل مخاطر العيوب والخردة.
二، اختيار المواد الفارغة والتحكم في الإجهاد لمنع تشوه Springback بعد التصنيع
1. إعطاء الأولوية لاستخدام مواد سبائك الألومنيوم المخففة للضغط
يمثل الضغط الخلفي المتبقي نقطة فشل مخفية في أجزاء سبائك الألومنيوم ذات الجدران الرقيقة المخصصة للتصدير. بعد تحرير التركيب، يتشوه الجزء ببطء، مما يتسبب في انحرافات الأبعاد. بالنسبة لطلبات التصدير المخصصة، قم بإعطاء الأولوية لفراغات سبائك الألومنيوم التي خضعت للتقادم الناتج عن تخفيف الضغط لتقليل الضغوط الداخلية الكامنة في المواد الخام. بعد المعالجة الأولية، اترك فترة من تخفيف الضغط قبل متابعة المعالجة النهائية لتقليل انحراف الأبعاد اللاحق. يمكن لسلسلة التوريد الناضجة لخدمات الخراطة CNC الدقيقة أن توفر بشكل موثوق أنواعًا مختلفة من فراغات سبائك الألومنيوم المعالجة مسبقًا، والمناسبة لتخصيص أجزاء التصدير غير القياسية.
2. التخطيط الرشيد للبدلات الفارغة
يجب ألا يكون بدل المعالجة المحجوز على الفراغ مفرطًا؛ يؤدي البدل الكبير جدًا إلى إزالة كمية هائلة من المواد، مما يؤدي إلى إطلاق ضغط داخلي كبير. على العكس من ذلك، قد يؤدي البدل الصغير جدًا إلى عدم كفاية السماح بالتصنيع بسبب تفاوتات أبعاد الفراغ. واستنادًا إلى أبعاد الجزء، ينبغي حجز بدل تصنيع معقول وموحد لتحقيق التوازن بين متطلبات التشغيل والتحكم في الإجهاد.
3、استراتيجيات التثبيت المناسبة لطلبات التصدير ذات الدفعات الصغيرة
1. توزيع قوى التثبيت وإضافة الدعامات المساعدة
سبائك الألومنيوم لينة نسبيا؛ يمكن أن تتسبب قوة التثبيت الموضعية المفرطة بشكل مباشر في إحداث فجوات أو تشوه في المناطق ذات الجدران الرقيقة. يجب أن تستخدم الوحدة سطح اتصال كبير لتوزيع قوة التثبيت، ويجب إضافة دعامات مساعدة في المواقع الضعيفة أو ذات الجدران الرقيقة لدعم قطعة العمل وقمع اهتزازات التشغيل. بالنسبة لطلبات التصدير ذات الدفعة الصغيرة، قم بإعطاء الأولوية لإعادة استخدام التركيبات المعيارية العامة بدلاً من تخصيص التركيبات المتخصصة بشكل أعمى للتحكم في تكاليف التخصيص الإجمالية.
2. تقليل أخطاء تحديد المواقع الناتجة عن عمليات الإعداد المتعددة
يجب أن يهدف تخطيط العملية إلى توحيد عمليات التشغيل الآلي لتقليل التفكيك وإعادة التجميع المتكرر لقطعة العمل، وبالتالي تقليل أخطاء تحديد المواقع التراكمية من إعدادات متعددة. إذا كانت إعادة التثبيت أمرًا لا مفر منه، فقم بتوحيد مرجع المعالجة بشكل صارم. بالنسبة لأجزاء النماذج الأولية ذات الهياكل المعقدة للغاية، استخدم خدمات الطباعة ثلاثية الأبعاد للنماذج الأولية السريعة للتحقق من الجدوى الهيكلية في وقت مبكر. وهذا يسمح بالتعرف المبكر على المخاطر المرتبطة بالهياكل ذات الجدران الرقيقة، مما يقلل من خسائر التجربة والخطأ بعد بدء الإنتاج الرسمي لـ CNC.
四、التحكم في عملية القطع لتقليل الاهتزاز والتشوه الناتج عن قوى القطع
1. قطع دقيق متعدد الطبقات للتحكم في حمل القطع
من أجل الانتهاء من الأجزاء ذات الجدران الرقيقة، استخدم القطع الدقيق متعدد الطبقات للتحكم في عمق القطع الشعاعي وتقليل الضغط وإنتاج الجدران الرقيقة الناتجة عن قوى القطع الجانبية. اجمع هذا مع سرعات المغزل العالية والتبريد المناسب للتحكم في تراكم الحرارة وتقليل التشوه الحراري. حدد أدوات القطع ذات الأجزاء المتدلية الأقصر للتشطيب لتقليل اهتزاز الأداة ومنع تكوين علامات الثرثرة بالتشغيل الآلي.
2. تنفيذ الفحص المتدرج بناءً على الأبعاد الحرجة
بالنسبة للأجزاء ذات الجدران الرقيقة المخصصة للتصدير، يوصى بتنفيذ استراتيجية فحص متدرجة: فحص 100% لسمك الجدار وأبعاد تركيب التجميع، وفحص العينات لأبعاد السطح العامة. لا يتم إعادة قياس الأبعاد الحرجة إلا بعد تحرير الجزء من الوحدة واسترداده بالكامل من إجهاد التثبيت؛ لا تعتمد فقط على القياسات التي تم إجراؤها أثناء تثبيت الجزء لتجنب اكتشاف التشوه غير المسموح به إلا بعد التسليم.

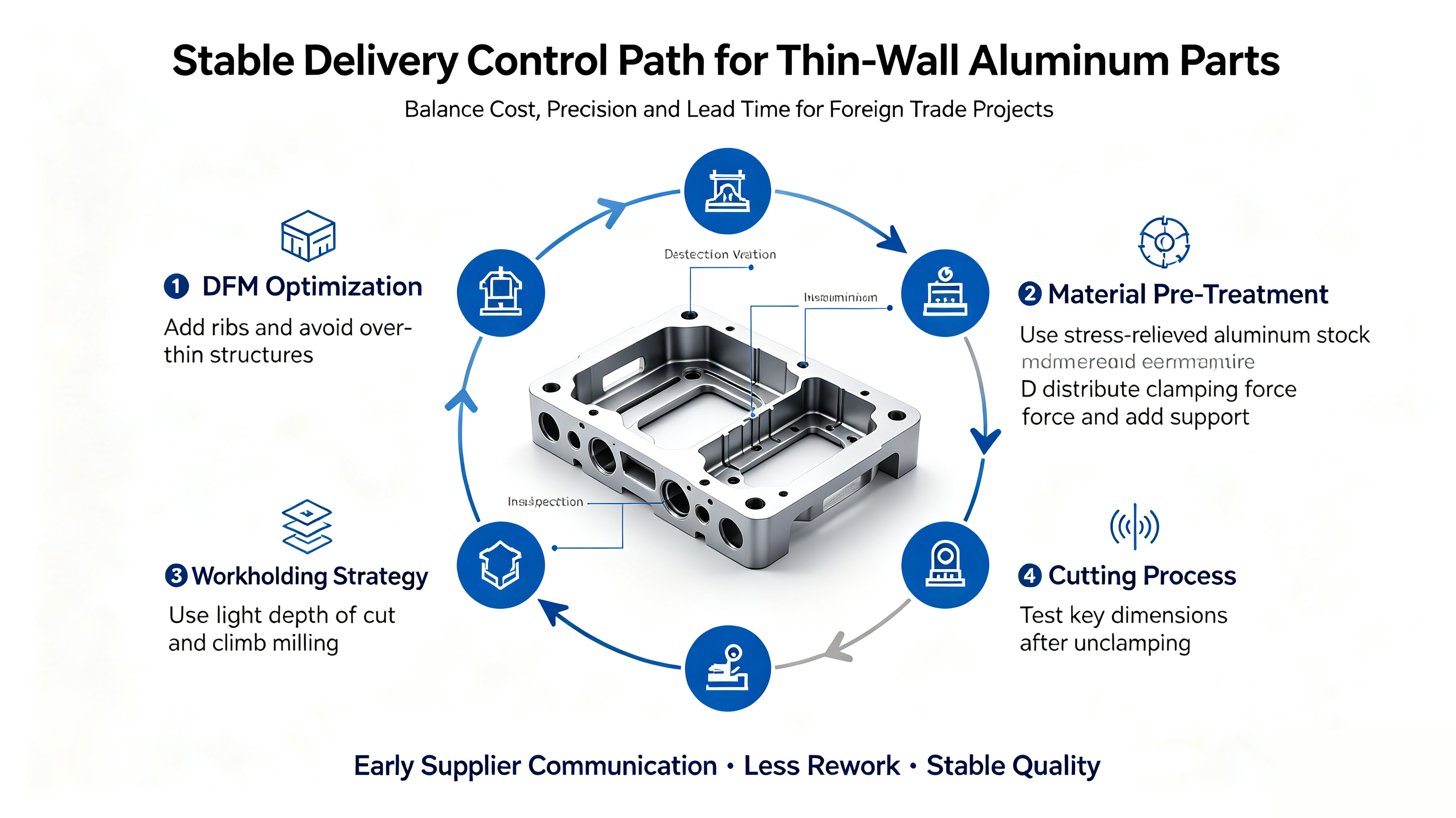

五、الوجبات السريعة الرئيسية حول تخصيص أجزاء سبائك الألومنيوم ذات الجدران الرقيقة للتصدير
لا يمكن معالجة التشوه والاهتزاز في أجزاء سبائك الألومنيوم ذات الجدران الرقيقة فقط من خلال علاجات ما بعد المعالجة من قبل الشركة المصنعة؛ بل إنها تتطلب نهجًا منسقًا يتضمن تحسين رسم DFM واختيار المواد وحلول الأدوات ومعلمات القطع. يمكن للاتصال الفني في المراحل المبكرة بين مشتري التصدير والمصنعين أن يقلل بشكل فعال من انحرافات الأبعاد والخردة وإعادة العمل، ويحقق التوازن بين التكلفة والدقة ووقت التسليم، ويضمن التسليم المستقر لأجزاء سبائك الألومنيوم ذات الجدران الرقيقة غير القياسية.
