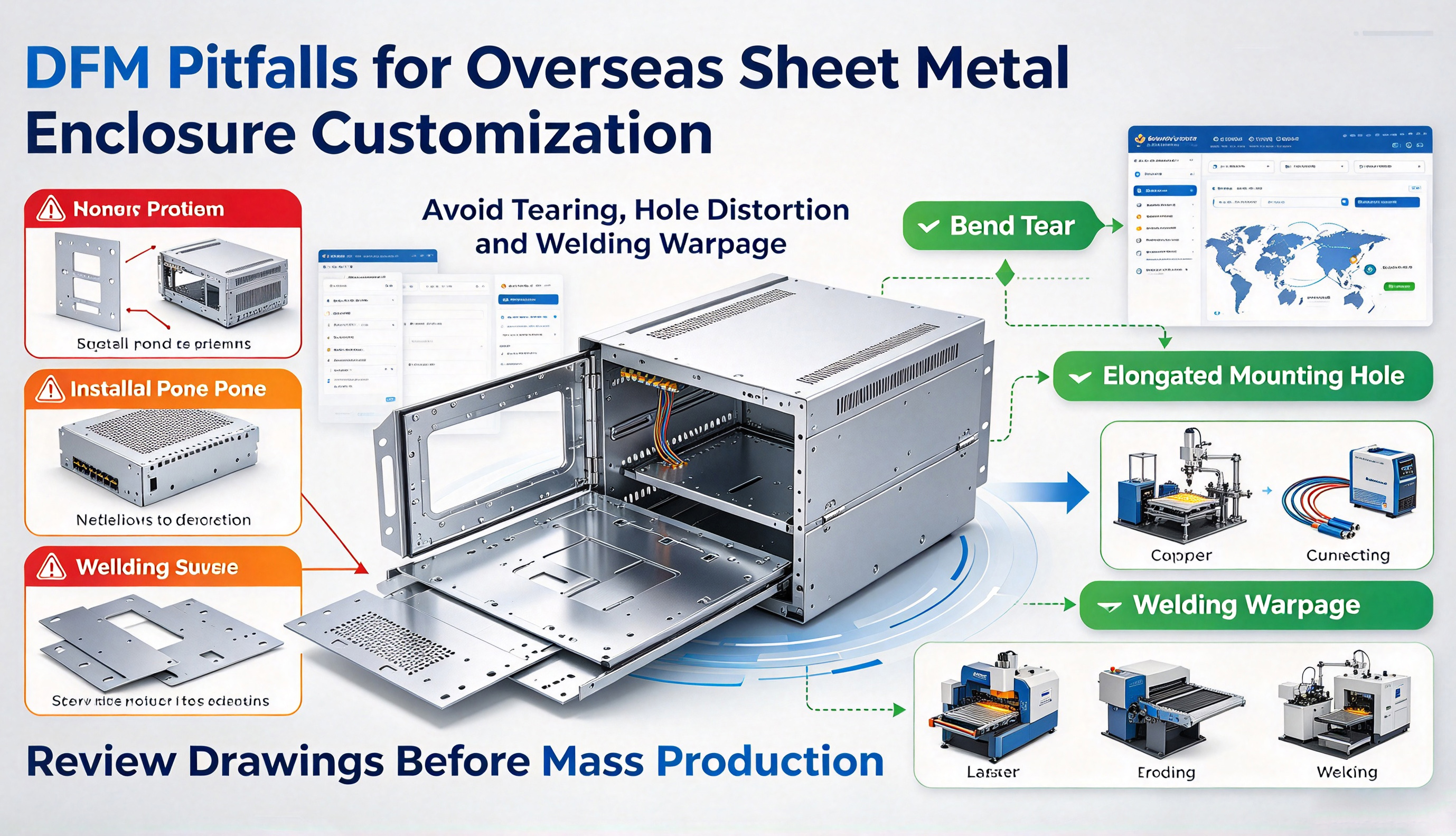

في المشاريع المخصصة في الخارج لحاويات التحكم الصناعي، وأغطية المعدات، وأغلفة الأجهزة، هناك طلب كبير على حاويات الصفائح المعدنية. يتم تجميع العديد من رسومات البحث والتطوير في الخارج بشكل مثالي في بيئات المحاكاة الافتراضية، ولكن بعد الإنتاج الفعلي عن طريق خدمات لحام الصفائح المعدنية، تظهر مشكلات مثل الحواف الممزقة، والتشوه البيضاوي لثقوب التثبيت، واللحامات المشوهة وغير المستوية، مما يجعل العبوات غير قابلة للتجميع. وينتج عن ذلك مجموعة كاملة من أجزاء لحام الصفائح المعدنية التي تتطلب إعادة العمل أو التخلص منها، مما يؤدي إلى ارتفاع تكاليف الشراء وتأخير التقدم في مشاريع النماذج الأولية في الخارج. عند تخصيص الصفائح المعدنية للتجارة الدولية، لا يمكن للمرء التركيز فقط على الأبعاد الخارجية؛ من الضروري إجراء مراجعة أولية لسوق دبي المالي تأخذ في الاعتبار خصائص ثني الصفائح المعدنية والقطع بالليزر وعمليات اللحام لتجنب مخاطر التصنيع المختلفة.

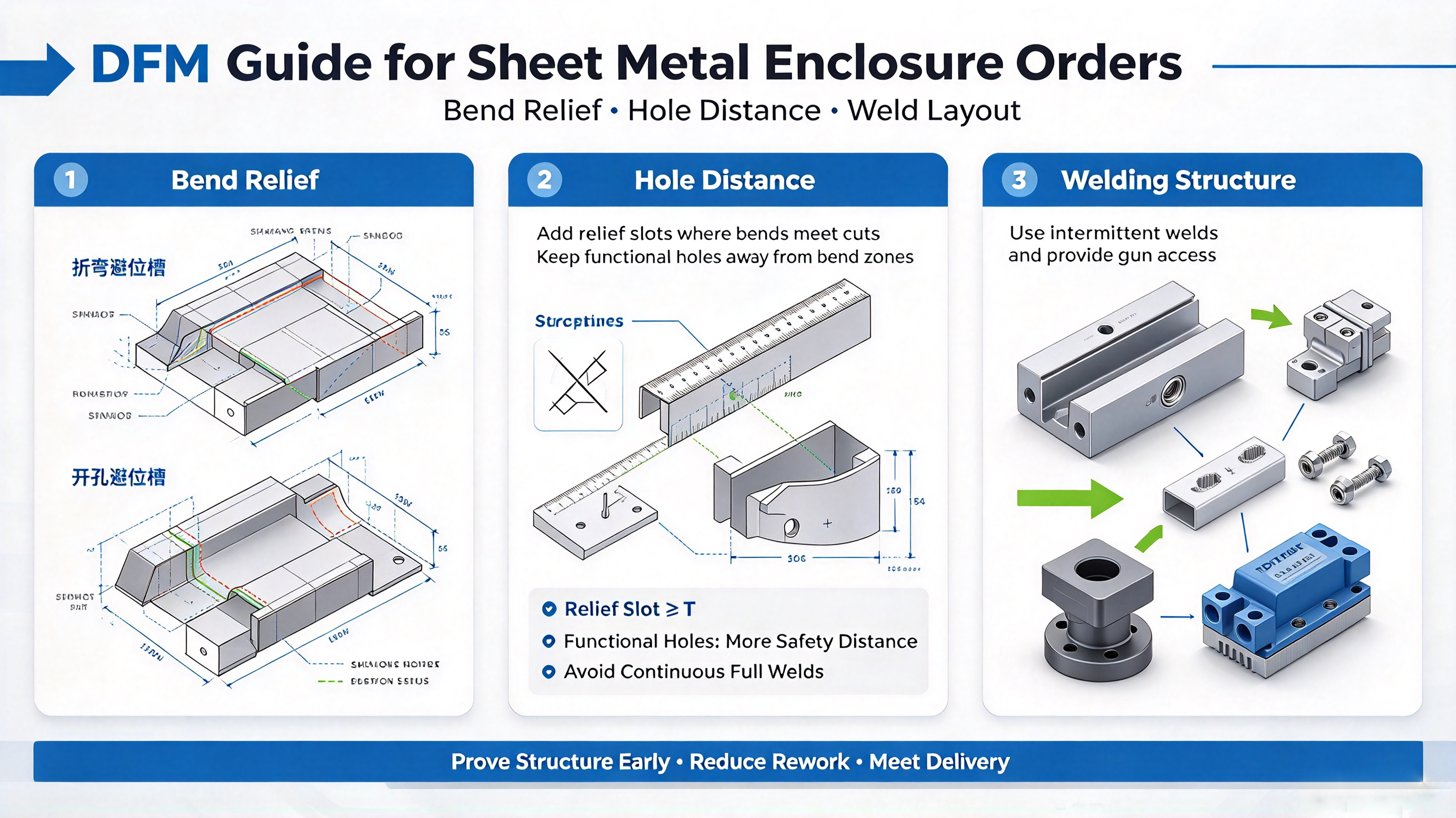

一、مشكلات التصميم الشائعة مع أخاديد إزالة الانحناء في الطلبات المخصصة في الخارج
1. مخاطر الإنتاج الضخم الناجمة عن عدم وجود أخاديد خلوص الانحناء
غالبًا ما تتجاهل الرسومات الخارجية أخاديد خلوص الانحناء، مما يتسبب في تقاطع خطوط الانحناء مباشرة مع حواف القواطع. بدون هيكل لتخفيف الضغط على الزوايا أثناء عملية الثني، قد يحدث تمزق في الزوايا، ويزداد خطر تمزق صفائح الفولاذ المقاوم للصدأ. ويأمل بعض المهندسين في إخفاء هذه العيوب من خلال الطحن، ولكن الشقوق الصغيرة الناتجة عن التمزق ستستمر في الانتشار أثناء النقل وتحت ظروف الاهتزاز، مما يشكل مخاطر موثوقية على حاوية المعدات. يجب أن تتوافق أبعاد أخاديد الخلوص مع سمك الورقة؛ يجب ألا يقل العرض والعمق عن سمك الورقة. من خلال المراجعات الاحترافية لعملية ثني صفائح الألمنيوم، يمكن تحديد عيوب التصميم مثل عدم وجود أخاديد خلوص أو عدم كفاية أبعاد الأخدود مسبقًا، مما يسمح بتحسين الرسم دون تغيير مظهر العلبة أو وظيفتها.
2. تقنيات التخطيط لإزالة الأخاديد في العبوات المعقدة ومتعددة الانحناءات
بالنسبة للمباني المغلقة متعددة الانحناءات، يجب التحقق من الخلوص عند كل تقاطع لخط الانحناء والفتحة. إذا كان المظهر لا يسمح بعلامات أخدود الخلوص المرئية، فيمكن تعديل الهيكل لوضع أخاديد الخلوص على الجانب الداخلي غير المرئي من العلبة. وهذا يوازن بين المظهر الجمالي وقابلية التصنيع ويتجنب عمليات الإصلاح الثانوية المكلفة لاحقًا.
二 、 التحكم في تباعد الفتحات لمنع اختلال الفتحة بعد الانحناء
1. إرشادات عملية لتباعد الفتحات من خطوط الانحناء في مشاريع التجارة الدولية
تشتمل العبوات المصنوعة من الصفائح المعدنية المخصصة للتجارة الدولية عادةً على العديد من فتحات التثبيت، وفتحات الأسلاك، وفتحات التهوية. إذا كانت الثقوب قريبة جدًا من خطوط الثني، فقد تؤدي قوى الثني والتمدد إلى تشويه الثقوب الدائرية إلى أشكال بيضاوية وإتلاف الخيوط في الثقوب الملولبة، مما يجعل تجميع أدوات التثبيت مستحيلًا. بالنسبة للثقوب القياسية غير الحرجة، يجب أن تكون حافة الثقب على الأقل 2T+R بعيدًا عن خط الانحناء؛ بالنسبة للثقوب الوظيفية التي تتطلب مثبتات لولبية، قم بزيادة هامش الأمان قدر الإمكان. إذا كان هيكل المنتج يتطلب بشكل صارم أن تكون الثقوب قريبة من منطقة الثني، فيجب ترتيب العملية بحيث يتم قطع الثقوب عبر الليزر أو التشغيل الآلي بعد اكتمال عملية الثني - لا تقم بحفر الثقوب مسبقًا أثناء مرحلة التقطيع. بالإضافة إلى ذلك، تأكد من أن الثقوب تحافظ على هامش أمان كافٍ من الحافة الخارجية للعلبة لمنع تقطيع الحافة أثناء القطع والثني.
2. قيمة تحسين موضع الثقب في إنتاج الدفعات المخصصة
يمكن أن يؤدي تصميم تباعد الفتحات المتوافق إلى تقليل خطوات المعالجة الثانوية، وتبسيط سير عمل إنتاج القطع والثني بالليزر، وتقليل إعداد الماكينة ووقت ما بعد المعالجة. بالنسبة لأوامر النماذج الأولية للتصدير بكميات صغيرة، يمكن أن يؤدي ذلك إلى خفض تكلفة وحدة التخصيص بشكل فعال وتقصير المهل الزمنية.
三、تحسين DFM للهياكل الملحومة: التحكم في تشوه العلبة لضمان الجودة الجمالية
1. اختيار أنواع اللحام: موازنة قوة العلبة والتشوه
بالنسبة للحاويات المعدنية ذات الصفائح الرقيقة، تجنب اللحام المستمر الكامل الاختراق في جميع أنحاء الهيكل بأكمله. يمكن أن يؤدي إدخال الحرارة المفرطة إلى تشوه شديد في العلبة، كما أن تكلفة الاستقامة والتسطيح مرتفعة جدًا. بالنسبة لحاويات التصدير، يجب إعطاء الأولوية للحام المجزأ المتقطع للمباني غير المغلقة؛ بالنسبة للمناطق التي تتطلب إحكامًا بتصنيف IP، قم بإجراء اللحام المحكم الموضعي. يجب وضع اللحامات قدر الإمكان على الجانب الداخلي المخفي من العلبة لتقليل أعمال التلميع الخارجية؛ يجب حجز مساحة كافية لشعلة اللحام لضمان وصولها إلى اللحامات، ومنع العوائق الهيكلية التي قد تؤدي إلى اللحامات غير الكاملة أو المفقودة.
2. التحقق من الجدوى الهيكلية في وقت مبكر من مرحلة النماذج الأولية
بالنسبة للحاويات المعدنية المعقدة هيكليًا أو المطورة حديثًا، استخدم خدمات الطباعة ثلاثية الأبعاد لإنتاج نماذج أولية بسرعة والتحقق من الهيكل الداخلي وتخطيط الواجهة قبل تقديم طلب إنتاج رسمي. وهذا يسمح بالتعرف المبكر على المشكلات المحتملة مثل تداخل الانحناء أو عدم كفاية مساحة اللحام، وبالتالي منع العيوب واسعة النطاق بعد بدء الإنتاج الضخم وتقليل تكاليف التجربة والخطأ للعملاء في الخارج.
、、ملخص تصميم سوق دبي المالي لحاويات الصفائح المعدنية التصديرية
في تخصيص حاويات الصفائح المعدنية للتصدير، هناك ثلاثة عوامل رئيسية - خلوص الانحناء، وتباعد الفتحات، وهيكل اللحام - تحدد بشكل مباشر معدل إنتاج العلبة، والتكلفة، وكفاءة التسليم. غالبًا ما تتجاهل فرق التصميم الخارجية حقائق التصنيع العملية مثل الإجهاد والتشوه الحراري أثناء عملية تشكيل الصفائح المعدنية. من خلال إجراء مراجعات مسبقة لرسومات DFM وتصحيح التصميمات غير السليمة من الناحية الهيكلية، يمكن للمصنعين منع العيوب بشكل فعال مثل التمزق وتشوه الثقب وتشوهات اللحام، وبالتالي تقديم حاويات صفائح معدنية عالية الجودة للعملاء في الخارج تتميز بمظهر سلس وثبات الأبعاد والتجميع السلس.
