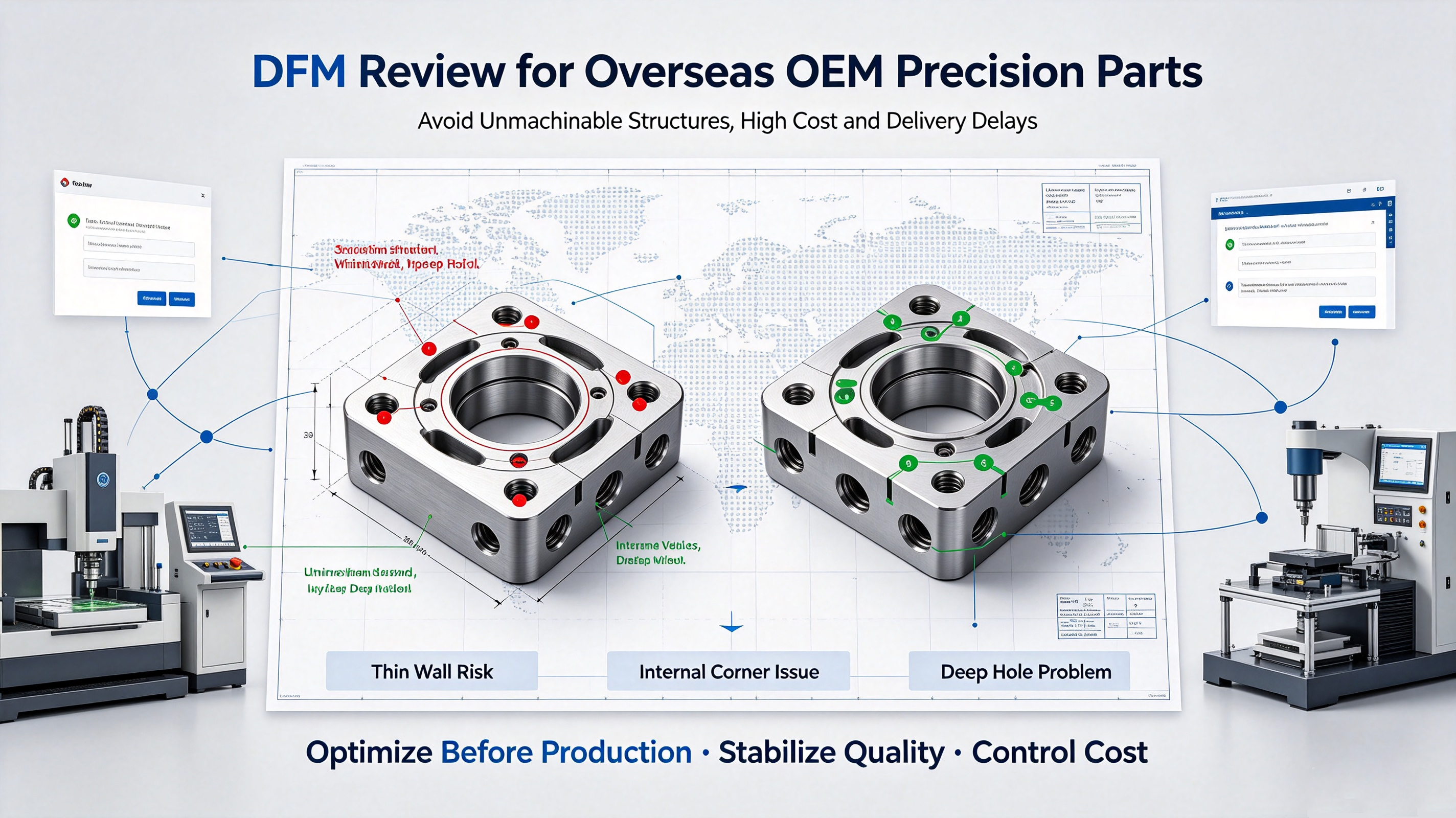

في مجالات تصنيع الأجزاء الدقيقة المخصصة لمصنعي المعدات الأصلية في الخارج، وتطوير النماذج الأولية، والتصنيع غير القياسي لمكونات المعدات، يؤدي عدد كبير من الرسومات - بسبب ممارسات التصميم غير المتوافقة مع سوق دبي المالي - إلى مشكلات مثل عدم القدرة على التصنيع، وعمليات التصنيع المعقدة، وانخفاض معدلات الإنتاجية، وعروض الأسعار المتضخمة بشكل كبير، وتأخر أوقات التسليم. يركز العديد من المهندسين الأجانب فقط على وظائف المنتج وأبعاد التجميع، متجاهلين قيود عملية التصنيع باستخدام الحاسب الآلي. ونتيجة لذلك، يقومون بتصميم هياكل يصعب تصنيعها آليًا - مثل الجدران الرفيعة للغاية، والأخاديد الداخلية ذات الزاوية اليمنى، والتجويف الداخلي العميق للغاية - والتي لا تؤدي إلى زيادة تكاليف التخصيص فحسب، بل تؤدي أيضًا إلى خردة جزئية وإعادة صياغة المشروع. يمكن لمراجعات رسم DFM الاحترافية والتحسين الهيكلي، المدعومة بعمليات الخراطة والطحن الناضجة باستخدام الحاسب الآلي، أن تخفف بشكل فعال من مخاطر التصنيع المختلفة وتضمن تسليم الأجزاء بجودة عالية للتجارة الدولية. في مجالات تخصيص الأجزاء الدقيقة لمصنعي المعدات الأصلية في الخارج، وتطوير النماذج الأولية، والتصنيع غير القياسي لمكونات المعدات، يعاني عدد كبير من الرسومات من تصميم سوق دبي المالي غير المتوافق، مما يؤدي إلى مشكلات مثل عدم قابلية التصنيع، والعمليات المعقدة، وانخفاض معدلات الإنتاجية، وعروض الأسعار المتضخمة بشكل كبير، وتأخر أوقات التسليم. يركز العديد من المهندسين الأجانب فقط على وظائف المنتج وأبعاد التجميع، متجاهلين قيود عملية التصنيع باستخدام الحاسب الآلي. ونتيجة لذلك، يقومون بتصميم هياكل يصعب تصنيعها آليًا - مثل الجدران الرفيعة للغاية، والأخاديد الداخلية ذات الزاوية اليمنى، والتجويف الداخلي العميق للغاية - والتي لا تؤدي فقط إلى زيادة تكاليف التخصيص، ولكنها تؤدي أيضًا في كثير من الأحيان إلى خردة جزئية وإعادة صياغة المشروع. يمكن لمراجعات رسم DFM الاحترافية والتحسين الهيكلي، المدعومة بعمليات الخراطة والطحن الناضجة باستخدام الحاسب الآلي، أن تخفف بشكل فعال من مخاطر التصنيع المختلفة وتضمن تسليم الأجزاء بجودة عالية للتجارة الدولية.
一、مواصفات التصميم للحد الأدنى من سمك الجدار لأجزاء CNC: منع التشوه وتموج السطح الذي يؤدي إلى الخردة
1. معايير الصناعة للحد الأدنى لسماكة الجدار حسب المادة
يعد سمك الجدار مقياسًا أساسيًا في تصميم سوق دبي المالي للأجزاء المطحونة باستخدام الحاسب الآلي. تعد الجدران الرقيقة بشكل مفرط هي الأسباب الرئيسية لتشوه الآلات وتموج السطح والكسور التي تؤدي إلى الخردة. تختلف المواد المعدنية المختلفة من حيث الصلابة والمتانة وقابلية التشغيل الآلي، مما يؤدي إلى اختلافات واضحة في الحد الأدنى الآمن لمعايير سمك الجدار. بالنسبة لأجزاء سبائك الألومنيوم القياسية، الحد الأدنى الموصى به لسمك الجدار القابل للتشكيل هو ≥0.8 مم؛ ولإنتاج كميات كبيرة مستقرة، يفضل سمك 1.5 مم أو أكثر. بالنسبة للمعادن الصلبة مثل الفولاذ المقاوم للصدأ والفولاذ الكربوني، والتي تتطلب صلابة أعلى، فإن الحد الأدنى الموصى به لسمك الجدار هو ≥1.0 مم؛ بالنسبة للمكونات الهيكلية ذات الإنتاج الضخم، يفضل أن يكون سمكها 2.0 مم أو أكثر. تعمل العديد من رسومات البحث والتطوير على تقليل سماكة الجدار بشكل أعمى باسم التصميم خفيف الوزن، مع التغاضي عن مشكلات التشوه الناتجة عن اهتزازات التشغيل الآلي. يؤدي هذا إلى عيوب في الأجزاء المطحونة باستخدام الحاسب الآلي ذات الإنتاج الضخم، مثل الاعوجاج، وانحراف الأبعاد، وخشونة السطح التي لا تلبي المواصفات.
2. نصائح لتجنب المخاطر في تصميم الهياكل ذات الجدران الرقيقة
بالإضافة إلى معلمات سمك الجدار الأساسية، يؤثر موقع وتخطيط هياكل الجدران الرقيقة أيضًا على إمكانية التصنيع. يجب وضع المناطق ذات الجدران الرقيقة بعيدًا قدر الإمكان عن نقاط الضغط ومناطق قوة القطع العالية لمنع التشوه الناتج عن قوى المعالجة غير المتساوية. تتطلب الجدران الرقيقة الطويلة جدًا أو الكابولية إضافة أضلاع تقوية خاصة بالعملية، والتي يمكن إزالتها حسب الحاجة بعد التشغيل الآلي. يؤدي هذا إلى تحسين استقرار المعالجة بشكل كبير مع ضمان الوزن الهيكلي. يمكن أن يؤدي الالتزام الصارم بمواصفات تصميم سمك الجدار إلى حل تحديات التشغيل الآلي للأجزاء ذات الجدران الرقيقة بشكل كامل، مما يلغي الحاجة إلى إعادة التشكيل أو إعادة العمل لاحقًا وتحسين معدل إنتاجية التمرير الأول للأجزاء الدقيقة بشكل ملحوظ.
3、تصميم موحد للشرائح الداخلية لتجنب مشكلات إزالة زوايا الأداة
1. مبادئ التصميم الأساسية للشرائح الداخلية
تستخدم عملية الطحن باستخدام الحاسب الآلي أدوات قطع أسطوانية، والتي لا يمكنها تصنيع زوايا قائمة داخلية حادة تمامًا - وهي خاصية تصنيع يتم التغاضي عنها بسهولة في تصميم الرسم. يحمل العديد من المهندسين التفكير التصميمي من الصفائح المعدنية أو القولبة بالحقن، مع تحديد الزوايا الداخلية القائمة على الرسومات. يؤدي هذا إلى عدم قدرة أدوات القطع على تنظيف الزوايا بعد بدء الإنتاج، مما يترك بقايا مواد زائدة. وهذا يتطلب عمليات EDM أو قطع أسلاك إضافية، مما يزيد بشكل كبير من وقت التصنيع وتكاليف التخصيص؛ في الحالات الشديدة، يعتبر الجزء غير قابل للتشكيل. تنص متطلبات تصميم الشرائح الداخلية الموحدة على ضرورة ملء الزوايا الداخلية لتجويفات وفتحات الأجزاء. بالنسبة للتصنيع التقليدي، يجب ألا يقل الحد الأدنى لنصف قطر الشرائح عن 0.5 مم؛ بالنسبة للتجاويف العميقة، يجب زيادة نصف قطر الشرائح بشكل متناسب لاستيعاب نصف قطر المعالجة للأداة.
2. إرشادات لمطابقة نصف قطر الشرائح وعمق التصنيع
يجب أن يتطابق نصف قطر الشرائح الداخلية مع عمق التجويف. المبدأ التوجيهي القياسي للصناعة هو أن نصف قطر الشرائح الداخلية يجب ألا يقل عن ثلث عمق التجويف. مع زيادة العمق، يجب أيضًا زيادة نصف قطر الشرائح المطلوبة. وهذا يمنع بشكل فعال مشكلات مثل الاهتزاز، وكسر الأدوات، والتآكل المفرط عند استخدام الأدوات الصغيرة لتصنيع التجاويف العميقة. قم بتوحيد مواصفات الشرائح عبر الجزء بأكمله لتقليل التغييرات والتعديلات المتكررة للأداة، والتوافق مع عمليات التصنيع القياسية في خدمة طحن المعادن، وتبسيط سير عمل الإنتاج، وتقصير وقت إعداد الماكينة. يزيل هذا النهج الرسوم الإضافية للتشغيل الزائد وفشل التشغيل الآلي في مرحلة التصميم.
三、التحكم العقلاني في عمق التجويف لحل مشكلات إزالة رقاقة الحفرة العميقة والتحكم الدقيق
1. الحد من المعلمات لتصنيع الحفر العميقة والتجويف العميق
يعد عمق التجويف المفرط هو السبب الرئيسي للرسومات غير الآلية وانحرافات دقة موضع الثقب. تنخفض صلابة الأداة، وسعة إزالة الرقائق، وتبديد الحرارة بشكل مستمر مع زيادة عمق التجويف. في ظل ظروف التصنيع باستخدام الحاسب الآلي القياسية، يجب أن تظل نسبة العمق إلى القطر للثقوب العمياء في حدود 4:1. يتم تصنيف النسب التي تتجاوز 5:1 على أنها آلات حفر عميقة، وتتطلب تدريبات حفر عميقة متخصصة، وحفرًا مرحليًا، وتراجعًا عالي التردد لإزالة الرقائق. وهذا لا يقلل بشكل كبير من كفاءة المعالجة فحسب، بل يجعل الجزء أيضًا عرضة بشكل كبير لمشاكل مثل جدران الثقب الخشنة، وأقطار الثقب غير المتناسقة، والانحرافات في الجزء السفلي من الثقب. إذا لم تلتزم الأجزاء الدقيقة غير القياسية بمواصفات تصميم عمق الثقب، فسيؤدي ذلك إلى زيادة تعقيد العملية بشكل مباشر وزيادة خطر الخردة.
2. حلول تحسين سوق دبي المالي للهياكل ذات الحفر العميقة
بالنسبة للأجزاء التي يجب أن تحتفظ بهياكل الحفرة العميقة، يمكن أن تتضمن مرحلة التصميم توسيع قطر الثقب بشكل مناسب وتحسين تخطيط الثقب لتقليل نسبة العمق إلى القطر. وفي الوقت نفسه، ينبغي دمج أخاديد إخلاء الرقاقة وهياكل تخفيف الضغط لتحسين ظروف إزالة الرقاقة وتبديد الحرارة أثناء التشغيل الآلي. يساعد تحسين هياكل الثقب الداخلي مسبقًا من خلال مراجعات سوق دبي المالي وتكييفها مع عمليات الإنتاج الضخم للطحن باستخدام الحاسب الآلي القائمة على تجنب مواصفات التصميم المتطرفة بشكل مفرط والتي يمكن أن تؤدي إلى ارتفاع تكاليف التصنيع، وفترات زمنية طويلة، والفشل في تلبية متطلبات الدقة.
、、、 3 、 ملخص تصميم سوق دبي المالي الشامل: تجنب أعطال الآلات من المصدر

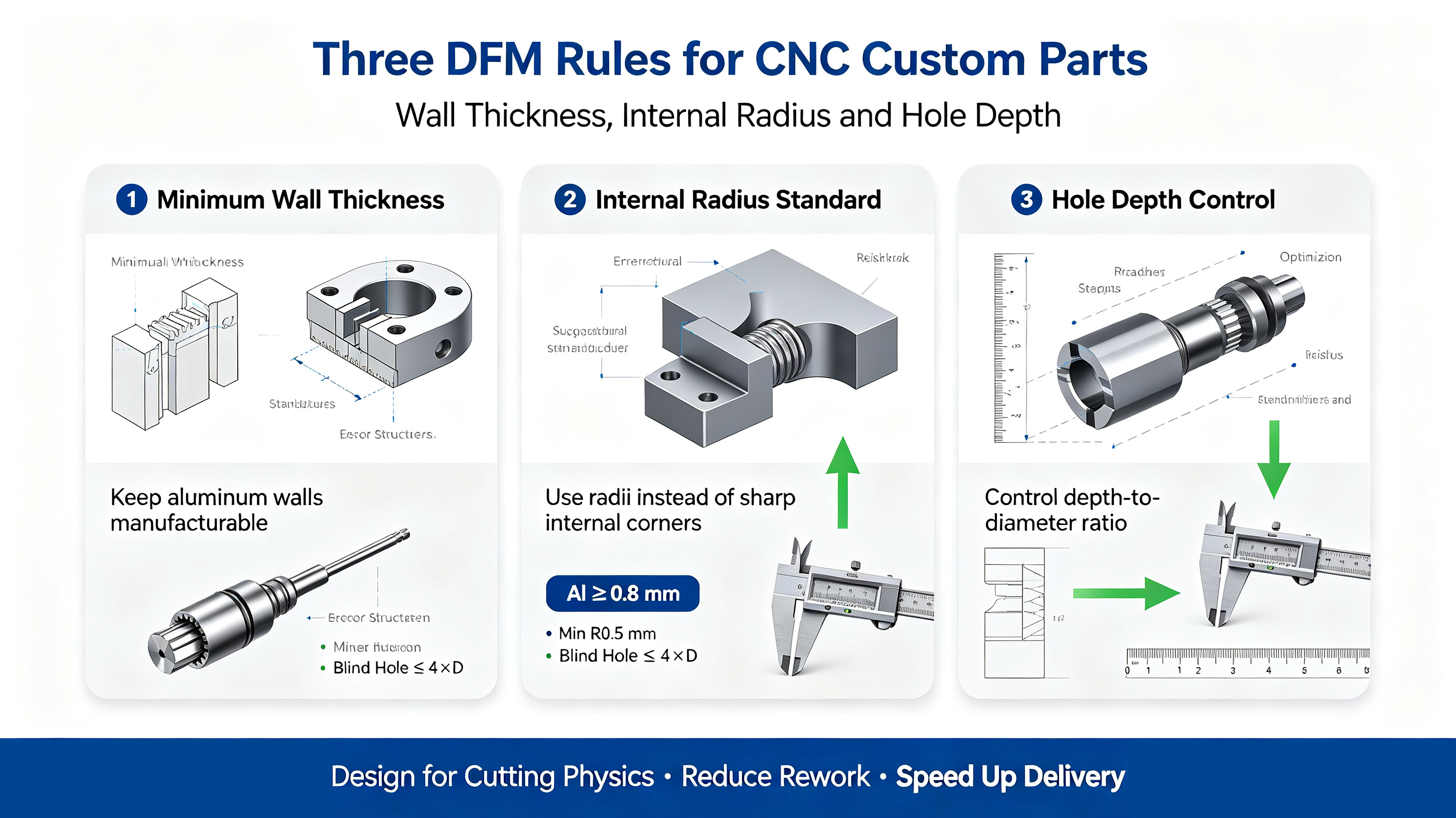

باختصار، المبادئ الأساسية الثلاثة لـ DFM (التصميم من أجل التصنيع) لأجزاء CNC هي: تحديد الحد الأدنى لسماكة الجدار، وتوحيد الشرائح الداخلية، والتحكم بشكل معقول في أعماق التجويف الداخلي. من خلال تجنب الهياكل المتطرفة أو المثالية أثناء مرحلة البحث والتطوير والتصميم والالتزام بالخصائص الفيزيائية للتصنيع، فمن الممكن تجنب مشكلات مثل الرسومات غير القابلة للتشكيل، وتشوه الأجزاء، والانحرافات الدقيقة، وتخريد الدفعات بشكل كامل. مع ضمان أداء الأجزاء ودقة التجميع، فإن هذا النهج يزيد من تقليل تكاليف الآلات المخصصة إلى الحد الأقصى ويقلل من فترات الإنتاج، مما يتيح إنتاجًا ضخمًا فعالاً ومستقرًا وفعالاً من حيث التكلفة للأجزاء الدقيقة.
